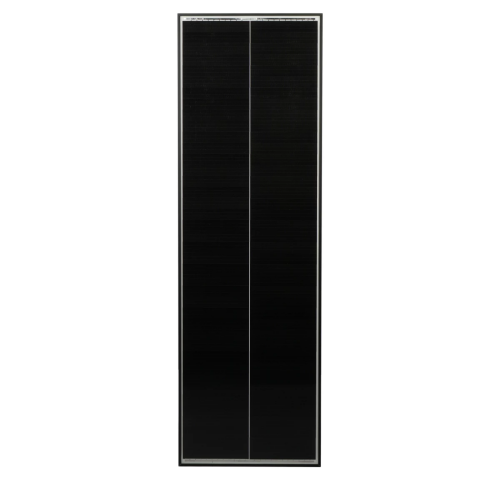

Innovatives monokristallines 120 Watt HV Solarmodul mit "Schindelzellen-Technologie"
Egal, ob im Wohnmobil, Garten oder auf dem Boot - WATTSTUNDE® Solarmodule stehen für höchste Qualität und neuste Technik. Starten Sie jetzt mit Ihrer eigenen autarken Solarstromversorgung mit geprüften Solarpanels von WATTSTUNDE®! Konventionelle Solarmodule verwenden Kupferverbinder, um einzelnen Photovoltaikzellen miteinander zu verschalten. Diese dünnen Zellverbinder entfallen bei den einzigartigen Schindelzellen Solarmodulen: Statt Einzelzellen kommen hier schmale Zellstreifen zum Einsatz.
Die Abkürzung HV steht für „high voltage“ = hohe Spannung
Mehr Zellen als normale Module versprechen bei den HV-Modulen Erträge auch bei ungünstigen Lichtbedingungen, sodass MPPT Laderegler hier mit ihrer Maximum Power Point Technik optimal arbeiten können. Herkömmliche Solarmodule liefern bei ungünstigen Diffuslichtverhältnissen nur noch eine geringe Spannung, die nicht mehr zur Ladung der Batterie ausreicht. Durch eine Erhöhung der Zellzahl und die damit einhergehende Vergrößerung der Spannung ist sichergestellt, dass auch in lichtarmen Jahreszeiten die Spannung ausreicht, um die letzten Sonnenstrahlen einzufangen. Ein weiterer Vorteil: Bei gleichbleibender Leistung folgt aus einer Spannungserhöhung eine Verringerung der Strombelastung der Kabel. Durch die hohe Betriebsspannung verringern sich die Kabelverluste und es kann mit kleineren Kabelquerschnitten gearbeitet werden.
Besonderheiten im Überblick:
- 120 Watt Solarmodul mit neuer Solarzellenstruktur
- 10% höherer Flächenwirkungsgrad gegenüber Monokristallinen Standard Solarzellen
- Innovative Schindelzellen Technologie
- Hohe Leistung auf kleiner Fläche dank kompakter Bauweise
- Keine HotSpot Bildung
- ESG Antireflexglas
- Bypassdioden integriert
- Anschlussdose mit IP65
- Vorverkabelt mit 90cm und MC4 Steckern (+ / -)
- Problemlose Verschaltung mehrerer Module dank MC4 Stecker
- Leistungsgarantie 25 Jahre
- Produktgarantie 5 Jahre
- Verbesserte technische Parameter zum Vorgänger (101-17121), daher nicht miteinander kombinierbar
Neuartige Schindelzellen - keine Zellverbinder mehr notwendig Die mechanische Verbindung mit Zellverbindern ist die (thermo)mechanische Schwachstelle konventioneller Solarmodule und entfällt bei den Solarmodulen aus der BlackLine.
Die Zellen werden ähnlich wie Dachschindel miteinander verschachtelt: Das Ende einer Zelle wird einfach mit einem speziellen polymerbasierten, durch metallische Partikel leitfähigen Klebstoff mit dem Anfang der nächsten Zellen verbunden. Es entsteht eine einzigartige Parallelstruktur, die einen ungehinderten Energiefluss ermöglicht.
Der Innenwiderstand des Solarmoduls sinkt durch diese spezielle Bauweise – so verringern sich die internen Verluste und die Modulleistung steigt. Eine Flächeneinsparung von bis zu 10 % ist möglich, weil die Abstände zwischen den einzelnen Zellen entfallen.
Keine HotSpot Bildung dank der neue Solarzellen Technologie
Viele der auf dem Markt befindlichen Module haben häufig Probleme mit lokaler Hitzentwicklung. Die sog. Hotspots- gehören bei der Schindelzellentechnologie der Vergangenheit an! Die parallele Zellstreifenverschaltung beugt nicht nur den Hotspots vor, sondern entschärft auch die Verschattungsproblematik. All diese Effekte führen zu einer noch längeren Lebensdauer des Moduls und extrem hohe Ausfallsicherheit.
Durch die integrierten Bypass Dioden in der Anschlussdose kann das Modul auch bei Beschattung oder schwachem Lichtverhältnissen weiterhin Strom produzieren.
Einfache Installation, schnelle Inbetriebnahme und vorbereitete Materialien machen Ihren Aufbau zum Kinderspiel! Die Module sind in einem stabilen Hochkammerprofil Rahmen eingefasst und versprechen höchste Stabilität gerade bei extremen Bedingungen. Dank Ihres Antireflexglases lassen die Module deutlich mehr Licht durch und sorgen daher für eine höhere Transmission gegenüber anderen Modulen. Der Wirkungsgrad der monokristallinen BLACKLINE Solarmodule liegt 20%. Die Module sind vom Werk aus mit einem Kabelanschluss und MC4 Steckern ausgestattet, um die Verschaltung mehrerer Module zu vereinfachen.
Weitere Informationen
Neben einer 12V Batterie benötigen Sie auch einen Laderegler, der die Stromzufuhr und damit eine Überladung oder ggfs. eine Tiefentladung der Batterie verhindert. Daneben sorgt dieser für eine optimale Ladespannung und gewährleistet bei Nacht den notwendigen Rückstromschutz.
Des Weiteren stellt sich häufig die Frage nach einer geeigneten Befestigung für das neue Solarpanel. Hier haben wir verschiedene Halterungen, Befestigungssysteme und Haltespoiler für die Anbringung am Wohnmobil, der Hauswand und vielen weiteren Möglichkeiten.
Selbstverständlich haben wir für Sie bereits Solar Komplettsets für unterschiedlichste Anforderungen zusammengestellt. In diesen Sets befinden sich neben den Modulen und Halterungen alle zur Installation notwendigen Materialien wie Anschlusskabel, Kleber, Dichtmasse und Dachdurchführungen.
| Technische Daten |
WS120BL-HVS (2024) |
| Nennleistung |
120 W |
| Max. Tagesertrag (Sommer) |
600 Wh/d |
| Spannung (Umpp) |
45,78 V |
| Strom (Impp) |
2,63 A |
| Leerlaufspannung (Voc) |
54,80 V |
| Kurzschlussstrom (Isc) |
2,82 A |
| Zellwirkungsgrad |
>20 % |
| Gewicht |
6,8 kg |
| Abmessungen |
1395 x 430 x 35 mm |
