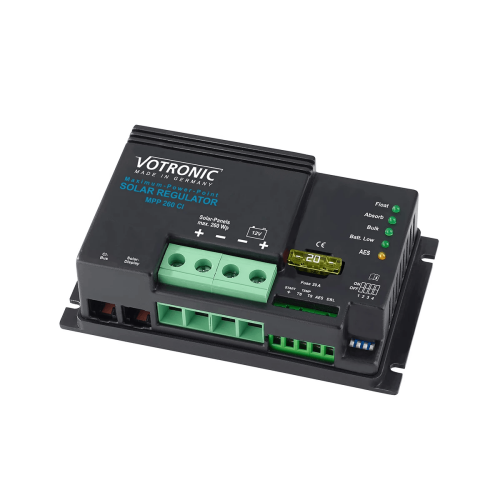

Votronic MPP260CI Solar Laderegler bis 260 W
Effektive Batterieladung für Reisemobil, Caravan, Boot und autarke Solaranlagen!
Votronic Solar-Regler der Serie „MPP“ (Maximum-Power-Point) mit „IU1oU2“-Ladekennlinie werden als Bindeglied zwischen Solar-Panel(s) und Batterie(n) geschaltet. Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Die MPP Solar-Regler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen:
Besonderheiten im Überblick:
-
MPPT Ladung (Maximum Power Point Tracking)
-
CI-Bus Anschluss: zum Anzeigen aller relevanten Daten auf einem zentralen Fahrzeugdisplay
-
8 umschaltbare Ladekennlinien für Blei, Gel, AGM und LiFePO4 Batterien
-
Zwei Batterie-Ladeausgänge: Automatisches Laden der Hauptversorgungs-Batterie (12V) sowie Stützladung und Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start) mit Schutz vor Überladung
-
Messausgang für EBL: Ermöglicht die bequeme Verwendung einer im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage
-
Schaltausgang AES: Bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12 V-Betrieb.
-
Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
-
Parallel-/Puffer-Betrieb: Einhaltung der Ladevorschriften auch bei gleichzeitigem Betrieb von Verbrauchern.
-
„IU1oU2“-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen (Blei) und sorgt für Ausgleichsladung der einzelnen Batteriezellen (Blei und Lith.), danach automatische Erhaltungsladung (U2).
-
Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Motorgeneratoren, Netz-Ladegeräten, Lichtmaschinen etc.
- Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
- Anschluss für Batterie-Temperatur-Sensor: Temperatur-Sensor zwingend notwendig bei eingestellter Lithium-Kennlinie!
Die Votronic MPP Laderegler werden in Deutschland gefertigt und gehören zu den leistungsstärksten und zuverlässigsten Ladereglern auf dem Markt.
Die MPP Reihe von Votronic arbeitet mit dem Maximum-Power-Point-Tracking Prinzp. Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls um auf einen höheren Ladestrom für die Batterie (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.
Als zusätzliche Besonderheit bietet der Laderegler die Möglichkeit mit einem Nebenladeausgang die Fahrzeug-Starterbatterie konstant mitzuladen. Hinweis: Zum Laden einer Lithium-Ionen Batterie ist ein Temperatursensor notwendig.
| Technische Daten |
MPP 260 CI |
| Solar-Modul-Leistung (min. empfohlen bis maximal): |
40-260 Wp |
| Solar-Modul-Strom, 0 bis maximal: |
0 - 15 A |
| Solar-Modul-Spannung, max. Leerlaufspannung (Voc): |
max. 60 V |
| Rückentladeschutz (Nachtbetrieb): |
ja |
| |
|
| Hauptausgang Aufbaubatterie (12V) |
|
| Ladestrom, Puffer-, Last-Strom: |
0 - 18,5 A |
| Vorladestrom bei tiefentladener Batterie, max.: |
9,7 A (<10 V) |
| Batterie-Nennspannung Blei-Säure, -Gel, -AGM: |
12 V |
| Empf. Batterie-Mindest-Kapazität |
>60 Ah |
| Batterie-Nennspannung LiFePO4: |
12,0 - 13,3 V |
| Empf. Batterie-Mindest-Kapazität |
>45 Ah |
| Ladeprogramme für Gel-/AGM-/Säure/LiFePO4-Batterien |
8 |
| Ladespannungsbegrenzung (max.): |
15 V |
| Eingebaut, Ladestrombegrenzung/Überlastschutz: |
ja/ja |
| Eingebaut, Übertemperatur-/Kurzschluss-Schutz: |
ja/ja |
| Eingebaut, temperaturgesteuerter Kühllüfter: |
ja |
| Standby-Stromverbrauch: |
4 mA |
| Geräte-Sicherung (Typ FKS): |
20 A |
| Temperatursensor-Eingang für Aufbaubatterie: |
ja |
| Anschluss steckfertig für Anzeigen, Solar-Computer S: |
ja |
| Signalausgang für „EBL“-Anzeige „Solar-Ladestrom“: |
ja |
| Kühlschrank-Steuerausgang „AES“, Belastbarkeit max.: |
12 V / 0,2 A |
| |
|
| Nebenausgang Fahrzeug-(Blei-)Starter-Batterie: |
|
| Nennspannung /Ladestrom: |
12 V / 0 - 1,0 A |
| Eingebaut, Ladestrombegrenzung/Überlastschutz: |
ja/ja |
| Eingebaut, Übertemperatur-/Kurzschluss-Schutz: |
ja/ja |
| |
|
| Abmessungen incl. Befestigungsflansche (mm): |
131 x 77 x 40 |
| Gewicht: |
235 g |
| Umgebungstemperaturbereich, Luftfeuchtigkeit: |
-20 bis +45°C, max. 95 % RF, nicht kondensierend |
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,25 kg
|
| Artikelgewicht: |
0,24 kg
|
