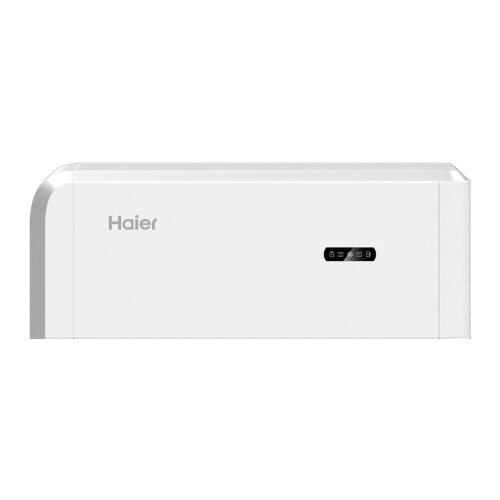

Der Energy Controller von Haier (MPN: HH3P-5K) ist ein 3-phasiger Hybrid-Wechselrichter mit einer Ausgangsleistung von 5kW. Er besitzt 2 MPP-Tracker, arbeitet mit einer maximalen PV-Leistung von 8000W und ist das Herzstück des Smart Cube-Systems. Er wandelt dabei Gleichstrom (DC) aus deinen PV-Modulen nahtlos in Wechselstrom (AC) um. Er kann also erzeugten Strom deiner Solaranlage aufnehmen und dir diesen ins Stromnetz einspeisen oder in deinen Batterien speichern. Die kabellose Montage der Komponenten vereinfacht dazu die Installation deutlich. In Verbindung mit dem integrierten Batteriemanagementsystem setzt er neue Maßstäbe in Sachen Effizienz und Intelligenz. Er ist somit eine erstklassige Lösung zur Nutzung von Solarenergie in Wohn- und Gewerbegebäuden.
Über den Wechselrichter
Vielseitige Schutz- und Überwachungsfunktionen
Integriertes BMS
Intelligente Luftkühlung
Anzahl der MPP-Tracker: 2
Anzahl Strings pro MPPT: 1
3-phasiger Inverter
Display und LED Lichtband
Smart Cube App-Steuerung
Kommunikation mit KommMod-Stick, WLAN, Fast Ethernet, RS485
10 Jahre Herstellergarantie
Verschiedene Modi mit dem Smart Cube
KI-Modus - Durch die Analyse deiner Verbrauchsmuster und der lokalen Strompreise über einen bestimmten Zeitraum kann die integrierte AI maßgeschneiderte Stromlösungen für dich entwickeln. So kannst du deine Einsparungen maximieren.
Eigenverbrauchsmodus - Bei Sonneneinstrahlung versorgt dein PV-System zuerst deine Geräte. Überschüsse werden in der Batterie gespeichert und ins Netz eingespeist. Bei mangelnder Sonne oder in den Abendstunden liefern dir die Akkus gewonnenen Strom.
Volleinspeisungsmodus - Tagsüber wird der überschüssige Strom gespeichert, wenn die PV-Anlage mehr Energie produziert als der Wechselrichter verarbeiten kann. Nachts und bei wenig Sonne liefern die Batterien den gespeicherten Strom, sodass der Wechselrichter volle Leistung liefert.
Zeitgesteuerter Modus - Hier kannst du in der Haier Smart Cube App Lade- und Entladezeiten einstellen. Tagsüber wird überschüssiger Strom ins Netz verkauft oder gespeichert. Nachts, bei günstigen Strompreisen, werden die Batterien aus dem Netz geladen, um Kosten zu sparen.
Überwachung und Schutz
DC-Wicklungsfehlerschutz
Störlichtbogenschutz
DC-Verpolungsschutz
Isolationsüberwachung
Differenzstromüberwachung
DC-/AC-Überspannungsschutz Typ II
Inselbildungsschutz
AC-Überstromschutz
AC-Überspannungsschutz
AC-Kurzschlussschutz
Anzeigeoptionen
Der Inverter kann über eine LED-Statusanzeige viele unterschiedliche Meldungen darstellen. Für jede der 5 Symbole leuchtet der Controller in verschieden Farben und Blinksignalen auf. Du bekommst also Infos über die Energiespeicher-, DC-, Signal-, AC- und DC-Ladegerät-Anzeige. Dazu findest du im Benutzerhandbuch weitere Informationen, die dir alles genauestens erklären.
Zwei MPP-Tracker für optimale Solar-Erträge
Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag deiner Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei Tracker kann der optimale Arbeitspunkt für die zwei PV-Stränge getrennt voneinander optimiert werden. Sie arbeiten unabhängig voneinander und so hätte z.B. eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.
Technische Daten
DC-Eingang (von PV)
Max. PV-Leistung: 8000W
DC-Eingangsspannung: 600V
Max. DC-Eingangsspannung: 1100V
Einschaltspannung: 180V
MPPT-Spannungsbereich: 160-1000V
Max. Eingangsstrom pro MPPT: 16A
Max. Kurzschlussstrom pro MPPT: 20A
AC-Ausgang (Netzanschluss)
Ausgangsleistung: 5000W
Max. Ausgangsscheinleistung: 5500VA
Ausgangsstrom: 7,6A
Max. Ausgangsstrom: 8,4A
Ausgangsspannung: 380/400V
Frequenz: 50/60Hz
Spitzenausgangsleistung im Standby: 7500W
Allgemein
Anschluss Batterie: 1-6x HBP-5.0/8.0
Spannungsbereich Batterie: 600-900V
Max. Wirkungsgrad: 98,1%
Europäischer Wirkungsgrad: 96,1%
Lagertemperaturbereich: -40°C - +70°C
Betriebstemperaturbereich: -30°C - +60°C
Schutzart: IP66
Gewicht: 36kg
Abmessungen: 700 x 300 x 260mm
Lieferumfang
1x Haier Smart Cube HH3P-5K Hybrid-Wechselrichter - Energy Controller
