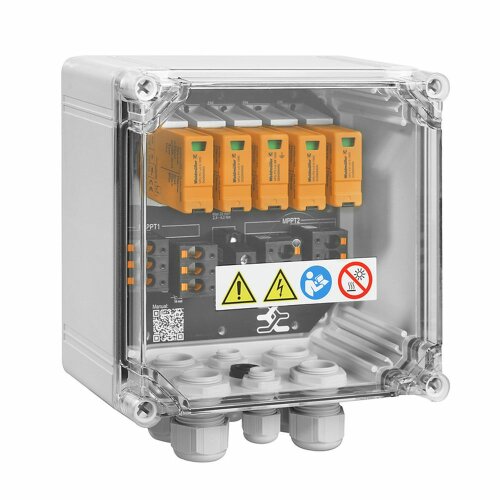

Der PV-Generatoranschlusskasten von Weidmüller (MPN: 2866320000) schützt deine Solaranlage zuverlässig vor Überspannungen und Kurzschlüssen. Er präsentiert dir das weltweit erste Konzept auf Basis eines standardisierten Leiterplattendesigns. Dieses ist nicht nur äußerst robust, sondern hilft dir auch Materialkosten zu sparen. Dank der integrierten PUSH IN-Technologie und dem Plug-&-Play Prinzip verkürzen sich die Installationszeiten erheblich und das Risiko von Fehlern wird minimiert. Er ist perfekt darauf ausgelegt mit Wechselrichtern zusammenzuarbeiten, die 2 MPP-Tracker besitzen. Das bedeutet, dass er nicht nur die elektronische Seite deiner Anlage schützt, sondern auch dafür sorgt, dass dein Inverter vor unerwünscht hohen Spannungen bewahrt wird. Die Installation gestaltet sich einfach, da du kein Spezialwerkzeug oder vorheriges Crimpen benötigst.
Produktdetails
- Einfachheit + Zeitersparnis + Sicherheit = Senkung der Gesamtbetriebskosten
- Standardisiertes Leiterplattendesign
- PUSH IN-Technologie
- Skalierbares und erweiterbares Design
- Einfache Installation ohne Crimpen und Spezialwerkzeug
- Vermeidung von Fehlanschlüssen
- Überspannungsschutz
- Private und kommerziell genutzte Anschlusskästen
- Plug-&-Play
- Einbau am geschützten Außenbereich (Zu Land und zur See)
- Wandmontage
- Hersteller-Gewährleistung: 5 Jahre
- Gewinner vom "German Design Award Gold 2023"
- Zulassungen: EN 61439-2, IEC 61439-2
Deine Vorteile auf einen Blick
Einfach - Dank des einzigartigen Leiterplattendesigns können zusätzliche Funktionen schnell und einfach integriert werden. Das bedeutet, dass du beispielsweise problemlos einen Schalter hinzufügen oder einen zweiten MPPT direkt an die bestehende Leierplatte anschießen kannst. Diese Flexibilität sorgt dafür, dass deine PV-Anlage leicht erweiterbar und anpassbar ist, dass du optimal auf zukünftige Anforderungen vorbereitet bist.
Schnell - Mit der PUSH IN-Anschlusstechnik bietet PV Next das einfachste und sicherste Konzept für die Verkabelung. Die Installation ist kinderleicht und erfordert weder Crimpen noch Spezialwerkzeug.
Sicher - Mit der Kombination aus den beiden Merkmalen profitierst du von einer leichteren Qualitätssicherung und vermeidest das Risiko von falsch angezogenen Schraubanschlüssen, welches ein Hauptauslöser für Brände sein kann.
Passt zu allen Wechselrichtern
Das Produktportfolio der Anschlusskästen ist speziell entwickelt, um String-Wechselrichter mit 1-12 MPP-Trackern umfassend zu schützen. Damit wird eine optimale Abdeckung für alle gängigen Wechselrichter auf dem Markt gewährleistet.
Plug-&-Play
Wähle den WM4 C-Solarsteckverbinder für das einsatzfertige Gehäuse und verkürze deine Anschlusszeit erheblich. Alternativ kannst du Kabelverschraubungen und eine individuelle Verkabelung verwenden.
Technische Daten
Elektrische Kennwerte
- Strom pro MPPT: max. 30A
- Strom pro String: max. 30A
- Bemessungsstrom: 37,5A
- Bemessungsspannung: 1100V
Überspannungsschutz DC-Seite
- Ableitstrom (8/20 µs): 20kA
- Ableitstrom, max. (8/20 µs): 40kA
- Gesamtableitstrom (8/20µs): 50kA
- Gesamtableitstrom ( 10/350µs): 12,5kA
- Blitzprüfstrom ( 10/350 µs): 6,25kA
- Kurzschlussfestigkeit: 11.000A
- Anforderungsklasse: Typ I/II
Allgemein
- Schutzart: IP65
- Isolierstoff: Polycarbonat
- Umgebungstemperaturbereich: -40°C - +50°C
- Gewicht: 2 kg
- Abmessungen: 228 x 200 x 132 mm
Lieferumfang:
1x Weidmüller PV Next-Generatoranschlusskasten für String-Wechselrichter mit 2 MPPT DC 2I 1O
